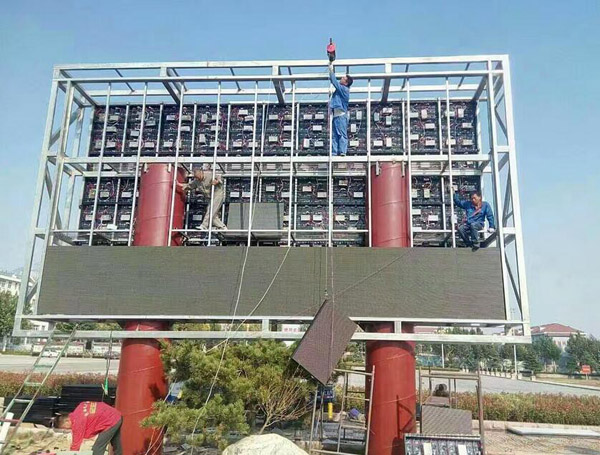

泰安市奇美特广告公司提醒您；全彩LED显示屏的故障有很多都是因为安装不当引起的，所以在安装全彩LED显示屏的需要严格按照步骤来操作，特别是第一次安装的时候，这样可以减少错误发生，下面公司小编带您一起来看看整理的全彩LED显示屏安装时布线方法步骤。

1. 检查电源电压

　　找出直流正负连接开关电源，将220V电源线连接到开关电源，(确认连接正确后，连接到AC或者NL接线柱)然后插上电。会发现电源有个灯会亮，然后用万用表，直流档测量一下V+和V-之间的电压，确保电压在4.8V-5.1V之间，旁边有个旋钮，可以十字螺丝刀调节一下电压。为了减少屏幕发热延长寿命，在亮度要求不高的场合，可以把电压调节到4.5V-4.8之间。确认电压没有问题后，断开电源，继续组装其他部分。

2. 连接电源

　　先把电源关闭，将V+连接红色线，V-连接黑线，分别连接到控制卡和LED单元板，黑线接控制卡和电源的GND。红线连接控制卡的+5V和单元板的VCC。每个单元板1条电源线。完成后，请检查，连接是否正确。

3. 连接控制和单元板

　　用做好的排线，连接。注意方向，不能接反。请注意，单元板2个16PIN的接口，1个是输入（in），1个是输出（out），靠近74HC245/244的是输入，将控制卡连接到输入。输出连接到下一个单元板的输入。

4. 连接RJ45网线（数据线）

　　将做好的网线一头连接电脑的网卡口或者发送卡网口，另一头连接控制卡，将其余的控制卡以A-B，A-B的 形式逐一连接。

　　为达到最佳兼容性，制作直通线时一般采用T568B标准。RJ45水晶头针顺序号应按照如下方法进行观察：将RJ45插头正面（有铜针的一面）朝自己，有铜针一头朝上方，连接线缆的一头朝下方，从左至右将8个铜针依次编号为1～8:

① 白-橙、② 橙、③ 白-绿、④ 蓝、⑤ 白-蓝、⑥ 绿、⑦ 白-棕、⑧ 棕

5. 检查连线

　　再次检查连线是否正确，黑线连接的是-V和GND。红线连接的是+V和VCC +5V。

　　红线接L，蓝线接N，黄绿线接地

6. 检测

　　接通220V，打开下载的软件。正常情况下，电源灯亮，控制卡闪亮，LED显示屏幕有显示。如果不正常，请检查连线。或者查看错误检修。设定屏幕的参数，发送字幕。具体参照软件使用说明。
